. Automazione per Ante a Battente
  Mod. 750STD-CP
Foto Cancello 750
        PER ANTA FINO A 3.5 METRI
      DI LUNGHEZZA

      USO RESIDENZIALE
      E CONDOMINIALE

      MOTORE INTERRATO

      CICLI ORA MAX 55.30 (SBS)

        USO DI ELETROSERRATURA
      PER ANTA DA 1.8 A 3.5 M

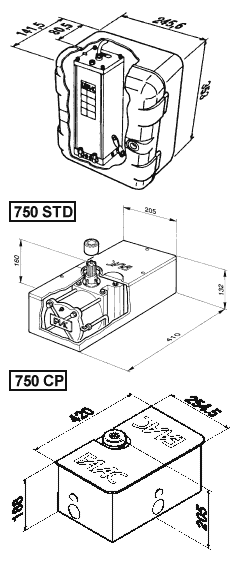

  Dimensioni e dati tecnici operatore
Disegno 750 CENTRALINA OLEODINAMICA    DI COMANDO

TENSIONE DI ALIMENTAZIONE
230 V~ (+6%-10%) 50 (60)Hz
POTENZA ASSORBITA
220W
CORRENTE ASSORBITA
1 A
VELOCITA' DI ROTAZIONE
MOTORE
1400 o 960 giri/min
PORTATA DELLA POMPA
0,75 - 0,5 l/min
MAX FREQUENZA DI UTILIZZO
55 cicli/h
TEMPERATURA AMBIENTE
DI FUNZIONAMENTO
-20°C +55°C
GRADO DI PROTEZIONE
IP 54		 TERMOPROTEZIONE
SULL'AVVOLGIMENTO MOTORE
120°C
PESO
7 Kg
TIPO DI OLIO
FAAC OIL XD 220

MARTINETTO OLEODINAMICO

ANGOLO DI MASSIMA ROTAZIONE
118° - 200°
COPPIA RESA
543-272 Nm
VELOCITA' ANGOLARE
5,2°/s o 7,8°/s
GRADO DI PROTEZIONE
IP 67
